酒店信息化系统的组成

• 1、计算机网络系统

• 2、综合布线系统

• 3、有线电视系统

• 4、公共广播系统

• 5、多媒体会议系统

• 6、大屏幕显示及触摸式多媒体信息查询系统

• 7、机房工程

• 8、酒店客房管理系统

• 9、闭路电视监控系统

• 10、周界红外报警系统

• 11、一卡通系统

• 12、出入口控制、门禁系统

• 13、电子巡更系统

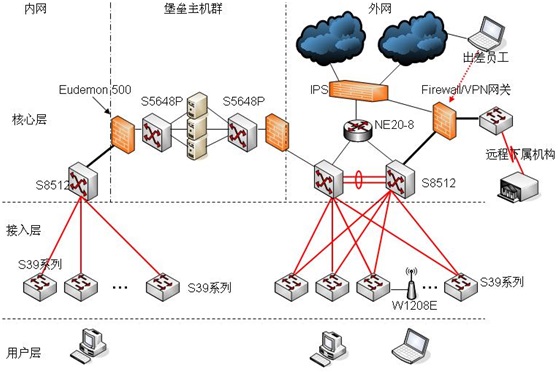

      在酒店整个网络建成后能在整个酒店范围内实现宽带上网，满足酒店管理办公和客人宽带接入Internet的要求，在宽带接入的同时，为了保证整个网络的安全性和性能，将网络划分为酒店管理系统网络和宽带接入网络系统，并对相应的部门和类别进行VLAN划分，划分后具有增加网络连接的灵活性、控制网路广播风暴、集中化控制、提高了安全性能等优点。

   无线局域网应设置。可在大堂、婚姻厅、会议厅、多功能厅等公共场所设置无线接入点，还可考虑在酒店高级管理层办公室、VIP套房设置。

•

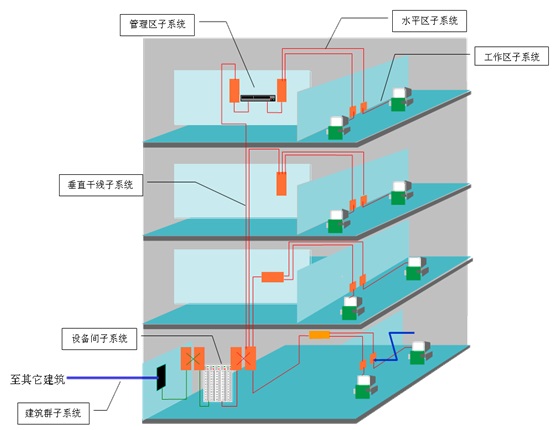

  综合布线系统是计算机网络系统和通信网络系统的物理支撑，是信息系统的物理通道。

  布线系统是隐蔽工程，埋入楼板、墙内，不易检修及更换，应采用现阶段可预见的先进技术和产品。

  随着02年6月6类布线标准的通过，6类布线系统在公建项目中普遍采用，四星级以上酒店水平布线子系统应采用6类布线系统。

   配线间设置，每层楼面信息点数较多的建筑物一般每层设一个配线间，对于酒店客房层来说，每个客房1个数据点，1个语音点。

   垂直数据干线采用多模光缆，语音垂直干线采用5类25对大对数铜缆。

   部分公共场所如大堂、会议厅、多功能厅、婚姻厅等及领导办公室设置少量光纤点。

•

•

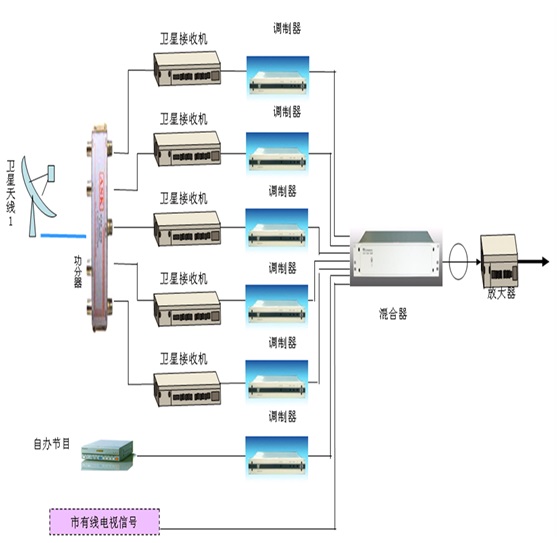

  四星级以上酒店宜设置卫星接收系统，“鑫诺一号”、“亚洲3S”以及“亚太VI”三颗卫星。

      有线电视系统引接自当地有线电视网，设置有线电视机房（卫星电视兼用），接入线采用光缆，机房内设光节点。设置卫星接收系统，机房可设于顶层。

      有线电视插座设置于公共活动场所，如婚宴厅、会议厅、多功能厅、餐厅等，每个客房设一点，VIP套房根据需要设置。

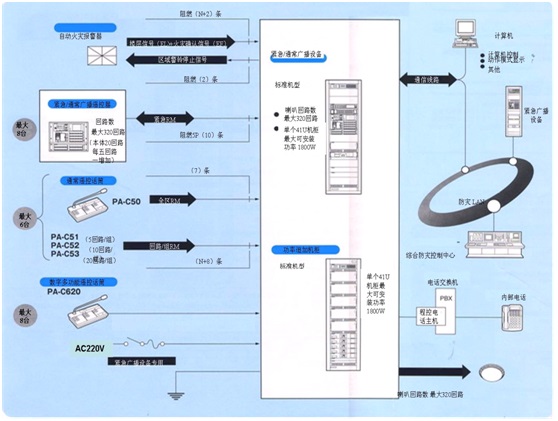

  背景音响与消防紧急广播兼容，但扬声器性能按背景音响要求配置。

   背景音响扬声器设置场所多于消防广播，部分场所仅当作背景音响的扬声器可与消防广播同线路也可另设专线视具体情况而定。



      要考虑室外背景音响。

      背景音响音源与消防广播音源分设，广播机房设于消控监控室。

      部分公共场所，如会议厅、婚姻厅等要对背景音响设音量调节开关。

      背景音响与消防广播的切换在楼层消防广播联动模块实现。



  大会议厅设置完善的会议系统，包括扩声、投影、摄录系统、集控系统、视频会议系统等。有的可考虑上同声传译系统。

  一般普通会议室上扩声、投影系统，少量会议室可考虑设置背投

•

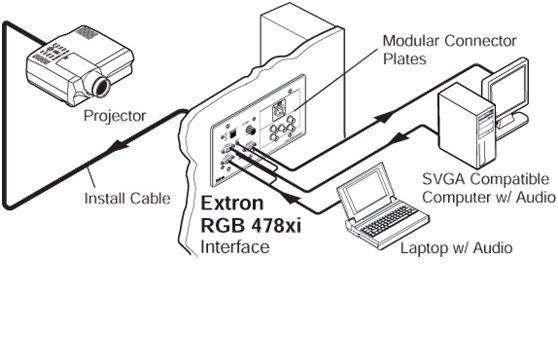

  由地面或墙面插座接入的视频信号连接示意图

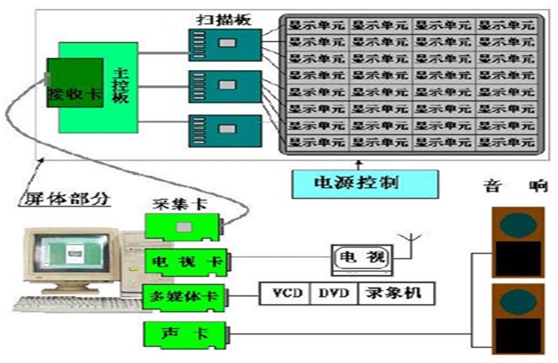

  大屏幕显示在酒店外设置一块双基色室外屏。

         酒店大堂设置一台触摸式多媒体信息查询机。提供外来人员查询酒店内房间分布介绍、各种业务介绍、各类内外部信息、服务信息等。

•

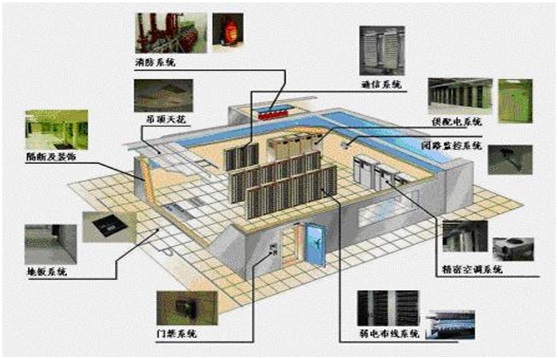

  消控监控、广播、BAS、BMS、计算机网络中心机房，采用防静电活动地板。

   电视机房：如设置卫星电视接收系统，卫星天线设在主楼屋面，则电视机房设在屋顶层；如不设置，则有线电视机房可设于一层。

•

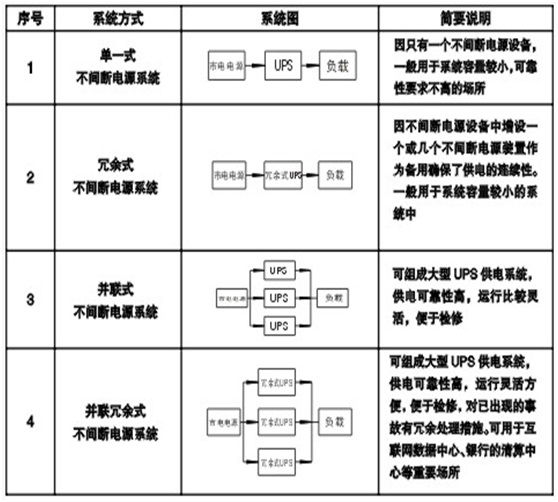

      UPS电源设置有2种做法，集中式与分散式。集中式在一处设置UPS，供全酒店智能化系统使用；分散式即设于不同机房内，确定各UPS的供电范围。

      宜采用分散式UPS，UPS主要设置于：消控监控机房，供电范围是本机房及所有监控摄像机，红外探测器器等；

      计算机网络中心电话总机房，供电范围本机房及楼层网络交换机。

      UPS不间断电源装置订货时要求带通信接口，以便纳入BA系统管理。

      UPS配置电池组，后备时间至少2小时。

•

  弱电系统供电电源浪涌保护器由强电专业设置，弱电专业应考虑UPS后配电箱浪涌保护器设置。

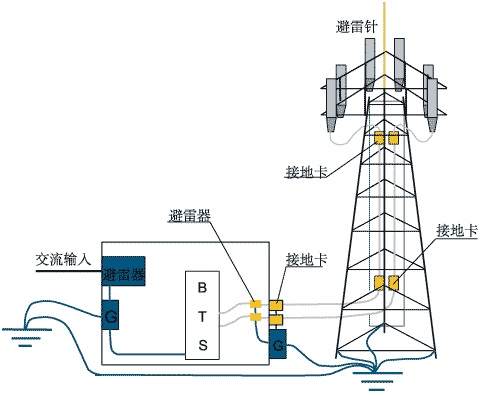

      各信息系统需要设置信号避雷器。

      弱电系统接地系统要完整考虑，一般采用综合接地方式，其接地电阻值不大于1欧姆。

      弱电机房局部等电位联结设计，采用专用接地线接至基础接地装置。弱电竖井采用铜排作接地干线。各弱电机房及弱电竖井各层均要设接地端子箱。

•

        酒店安全防范系统包括闭路电视监控及防盗报警系统、门禁系统、电子巡更系统、无线对讲系统等。安防系统有机结合形成一套功能完整的人防与技防相结合的安全防范系统，以有效地整合所有技术资源与手段，使得整个酒店具有更全面、更有效、更综合的安全技术防范能力。



        闭路电视监控系统主要设置于底层主要出入口，如公共场所、重要房间、楼层电梯厅通道、电梯轿厢、室外主干道路边及交叉口等处。主机采用矩阵主机加嵌入式数字硬盘录像机。

        防盗报警系统主要设置于财务、档案等重要房间。部分场所设置手动报警按钮。

        周边防范系统是否设置根据酒店周边是否有围墙或栅栏，如无则不设置。

        门禁系统设置于重要设备机房、财务、档案等重要房间。

        电子巡更系统一般采用离线式，设置于重要设备机房，电梯厅楼梯口等处。

        无线对讲用于保安使用，以便保安互相之间及时联系，提高事件发生时快速反应能力。

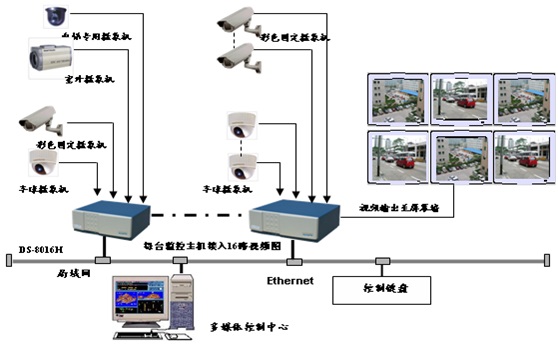

  CCTV监控中心监控系统示意图

•

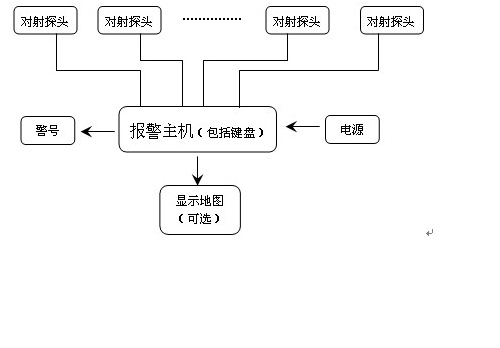

  周界红外报警系统示意图

•

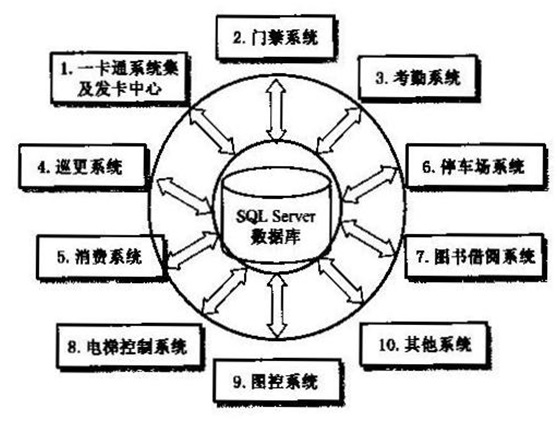

  酒店一卡通系统采用先进的感应读卡技术和网络技术，以使用方便、功能全面、安全可靠和管理严格为原则。

   包括门禁管理系统，考勤管理系统、消费管理系统和停车场管理系统。

•

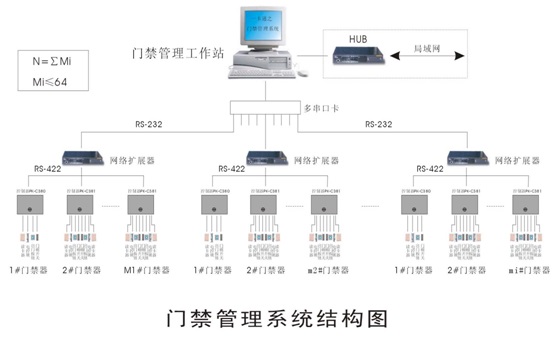

  门禁管理系统图

•

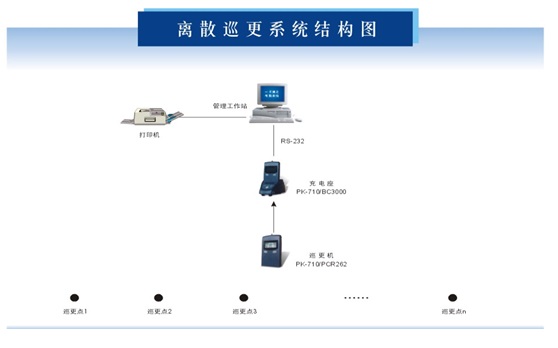

  离线式巡更系统结构图

•
