机房防雷设计

一、 设计依据标准 

1 GB2887-89《计算机场地安全要求》 2 GB50174-93《电子计算机机房设计规范》 3 GB50057-94《建筑物防雷设计规范》 4 GB50054-95《低压配电设计规范》 

5 GA173-1998《计算机信息系统防雷保安器》 6 GB3482-3483-83《电子设备雷击试验》 7 GB11032-89《交流无间隙避雷器》 8 邮电部《通讯产品入网检定认证细则》 9 IEC1024-1：1990《建筑防雷》 

10 IE1312-1：1995《雷电电磁脉冲的防护通则》 

11 ITU.TS.K20:1990《电信交换设备耐过电压和过电流能力》 12 ITU.TS.K21:1998《用户终端耐过电压和过电流能力》 

机房的防雷措施 

1、直击雷防雷措施 

依据国标GB50057-94第3.3.1条，对第二类防雷建筑物直击雷的规定：“第二类防雷建筑物防直击雷措施，宜采用装设在建筑物上的避雷网（带）或避雷针或及其混合接闪器。 

一、 直击雷防护 

直击雷、球状雷本次设计未予考虑。 

二、感应雷防护 

感应雷防护是一个系统工程，用从屏蔽、哀减、泄流等，电位连接，地电位反击以及接地点的选择各方面考虑，根据公司技术人员现场堪测，公司拟定以下方案作感应雷的防护。  

三 、网络机房 

1．电源部份 

根据逐层降压的原理，以及建筑物内电器设备的分布、耐压情况，我们拟定电源作两级防护，重点部分位三级防护。具体方案如下： 

在机房总变电间电源输出端安装一台整体式电源防雷箱，作为电源的一级防护，其型号为DXH06-380DJ，相位连接线采用不小于10mm2采用的多股软铜线，PE线采用不小于16 mm2的多股软铜线，PE线就近接地，生产厂家为普天中普防雷科技有限公司，该公司生产的该防雷箱经国家权威部门检验合格，并有反映时间短（8/20us）、残压低的特点。第二级防护在分配电箱的电源输出端安装普天中普防雷科技有限公司雷模块，型号选择为DXH06-220D, 相位连接线采用不小于10mm2采用的多股软铜线，PE线采用不小于16 mm2的多股软铜线，PE线就近接地,雷电浪涌电压经过两级泄流后，可达到较安全值，在敏感设备（电脑）的电源输入端安装普天中普防雷科技有限公司生产的防雷插座作为电源的三级防护，确保敏感设备免受雷击。电脑等设备的金属外壳做好等电位连接，并就近接地，接地线不小于16 mm2，并尽量做到短、粗、直。 

。 

2．信号部分 

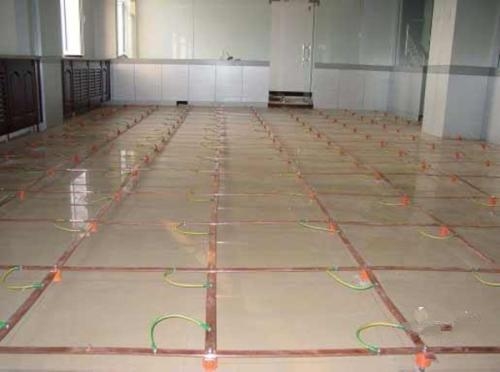

机房的感应雷防护要从屏蔽、泄流、均压和等电位连接全面防护，在现场堪测发现机房内未接地，未做其它防护。视频信号由光缆输入，由光缆材料不受感应雷影响的特殊性。因此我们在信号输入端做好接地就可以了。根据国家有关部门规定，弱电防雷接地地网的接地电阻不能大于四欧。由于工程环境和土壤电阻率不同，因而每个接地地网都需要达到四欧难度较大，在必要时需采用化学降阻剂，使每个地网都达到四欧。在机房内装一匀压环，其材料选用30*3mm的紫铜排和16 mm2的多股软铜芯线。匀压环至少不少于两处接地。在机房内需做防静电地板，在离防静电地板150mm高处做一总汇流排，其材料选用40*4mm的紫铜排，长度为400mm，总汇流排的接地线采用25mm2的多股软铜线，将机房内所有设备的金属外壳相互连接，其连接线采用不小于10mm2的多股软铜芯线，并就近接入到匀压环，机房内所有PE线都接到总汇流排上，连接线尽量做到短、粗、直。交换机所有外接网络线均需安装株洲普天中普防雷科技有限公司生产的防雷器，其型号QFL06-C100。如果机房无接地地网，还需制作接地
